采用药芯焊丝气保焊焊接铁基母材金属时，通常采用惰性气体Ar与活性气体CO2相结合的混合气体保护。

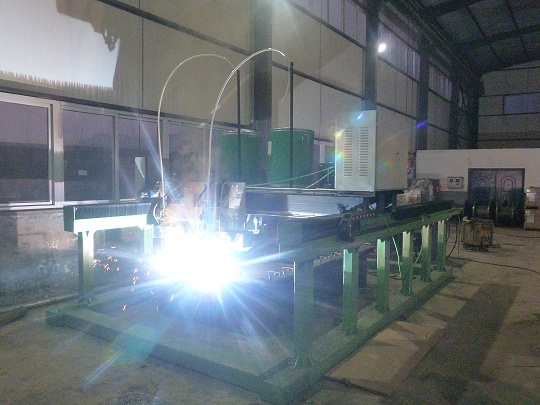

图（1）药芯焊丝堆焊制作的耐磨钢板
　　在北美，不锈钢药芯焊丝气保焊的焊接常采用Ar/CO2混合气体作为保护气，其中Ar占75％和CO2占25％。有时也采用80％的Ar和20％的CO2混合, 不过这种混合比例不常用。有一些气保护药芯焊丝需要采用90％的Ar和10％ 的CO2混合气进行保护。但是，假如混合保护气中的Ar含量小于75％时，就会对电弧性能产生破坏，因此必须确保保护气中Ar的百分比。此外，Ar /CO2非标准百分比配置的混合气罐通常要比标准百分比配置混合气罐（比如75％Ar/25％CO2或80％Ar/20％CO2）更难获取。

　　由于CO2的活性本质，当采用Ar/ CO2混合气体保护进行药芯焊丝保护焊时，比采用单纯的CO2气体保护，焊条合金在焊缝金属中的熔敷程度更高。这是因为CO2和合金发生反应，生成氧化物，与焊剂中的氧化物一起，形成熔渣。
