水泥厂、矿山等企业的铲斗经常需要维修，通常采取的是磨损堆焊修复方法，这种方法已经在很多企业被推广使用，经过这种方法修复的铲斗，完全达到甚至超过了正常工作标准，因此，深受企业欢迎。那么，这种方法在操作过程中，有什么法宝让修复效果如此理想呢？

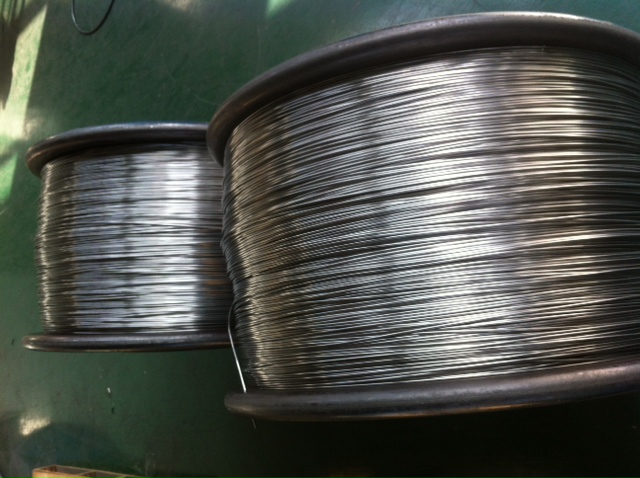

图（1）是用于堆焊修复的药芯焊丝
      斗齿堆焊工艺(1)由于对斗齿的硬度要求比主刀板的高，且焊接性差，若用焊条1102直接堆焊，虽硬度能达到要求，但因两种材料的线膨胀系数差别大，堆焊层易剥离。为此，需增加一层过渡层，选择?准4mm的焊条4102先堆焊过渡层，再用焊条1102堆焊作为盖面层，两层厚度之和为5~6mm，各占1/2左右，面层硬度大于HRC60。斗齿堆焊时热量较集中，为防止其变形，一般应同时堆焊4个斗齿，采取短焊道焊，依次轮换进行，使热量积聚减少到最低限度。耐磨堆焊既可以在新斗齿上进行(防护)，也可用于旧斗齿的修复。修复旧斗齿时须先用普通焊接材料将磨损严重的部位填平，之后采用上述堆焊工艺堆焊一层耐磨材料。

      在实际应用中，磨损堆焊修复铲斗不仅为企业节约了大量修复资金，降低了工人劳动强度，而且还为企业创造了大量的经济价值。这种方法的普及推广，对我国水泥厂、矿山等企业的正常生产做出了巨大贡献，深受这些企业的欢迎。

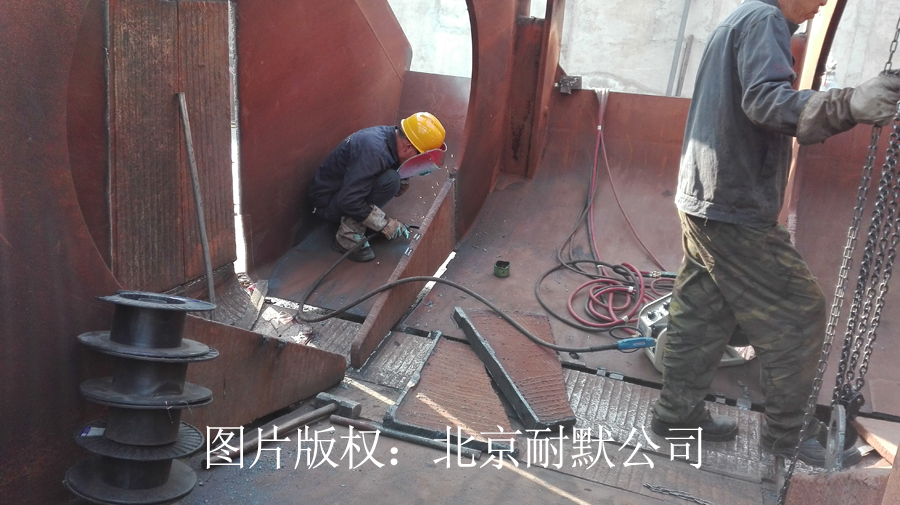

图（2）大型进口芬兰港口铲斗采用耐磨药芯焊丝堆焊修复

北京耐默公司坐落于北京海淀区，毗邻北京西客站。公司专门从事耐磨焊丝,耐磨焊条 ,耐磨药芯焊丝,碳化钨堆焊焊条,堆焊焊丝及金属耐磨复合板的生产并兼营销售焊接设备、耐磨电焊条等业务。
