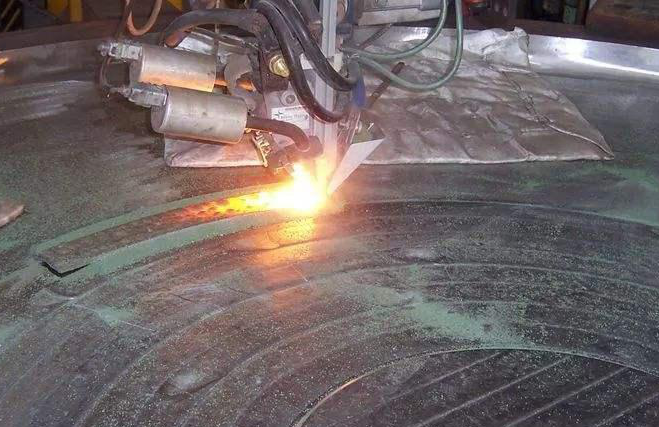

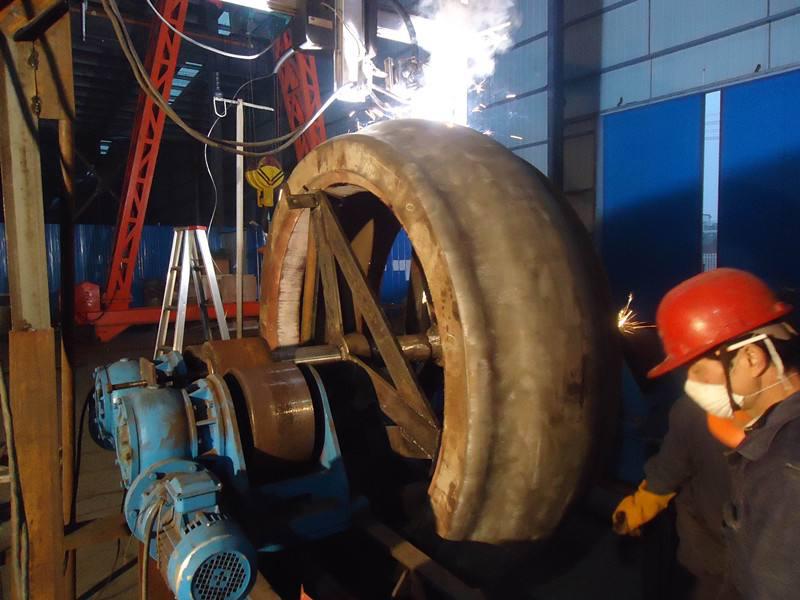

自保护电弧堆焊是这样得名的，管状焊丝的管中还装有造气剂等焊剂， 堆焊时不需要外加气体保护，因此，这种焊丝的堆焊称为自保护电弧堆焊，是熔化极气体保护堆焊的一个变型。自保护电弧堆焊的工艺性能好，一般情况下不用预热即可堆焊。自保护电弧堆焊多用小直径的堆焊焊丝(2. 4mm)，一般用直流反接;若用直流正接则飞溅加大，堆焊层质量下降。熔敷速度受到电流、电压和堆焊焊丝伸出长度的影响，电流增大时，熔敷速度加大，但熔深和稀释率也加大。堆焊时，电压和送丝速度的调节应保证能得到飞溅小的稳定电弧。若电压太大，碳和合金元素就会烧损严重。焊接速度的调节既要保证堆焊层厚度，又不能使熔池存在时间过长，以免影响保护效果。
