- 暂无更多图片。
高铬铸铁药芯焊丝
更新：2017-1-1 11:11:02点击：
- 产品品牌抗耐牌
- 产品型号高铬铸铁药芯焊丝
产品介绍
高铬铸铁药芯焊丝简介
用自动堆焊对高铬铸铁药芯焊丝堆焊合金的组织及耐磨性进行试验，研究Cr/C 对堆焊层的组织和耐磨性的影响。研究发现，Cr/C 增加，初生碳化物形状越来越规则，初生碳化物的杆状纤维增长，增加堆焊层的韧性。初生碳化物微区Cr 含量增加，增加初生碳化物显微硬度。Cr/C 与初生碳化物面积分数对耐磨性的影响比较明显,其中初生碳化物面积分数与耐磨性呈线性关系。高铬铸铁堆焊层的耐磨性受到基体组织影响较大，由奥氏体及其分解产物构成的混合基体的堆焊层耐磨性最大。
图(1)北京耐默公司高铬铸铁药芯焊丝仓库
高铬铸铁药芯焊丝配方独特，熔敷率高，无飞溅。成型好，焊缝质量优异。采用先进的明弧焊接技术，焊前无需预热，焊后无需热处理，工艺简单。修复成本能降低。被广泛应用于电力、水泥、钢铁、矿山、石油、化工、铁路、阀门、制糖、船舶等行业。
高铬焊丝型号及应用介绍
|
牌号
|
C
|
Mn
|
Si
|
Cr
|
Ni
|
W
|
Co
|
Fe
|
其他
|
堆焊层硬度HRC
|
用途
|
|
KN101
|
2.5-3.3
|
0.5-1.5
|
2.8-4.2
|
25-31
|
3-5
|
|
|
|
|
48-54
|
用于堆焊耐磨损，抗氧化或耐气蚀的部件。
|
|
KN103
|
3.0-4.0
|
≤ 3.0
|
≤ 3.0
|
25-32
|
|
|
4-6
|
|
B0.5-1.0
|
58-64
|
用于要求抗强烈磨损场合。
|
|
KN111
|
0.9-1.4
|
≤ 1.0
|
0.4-2.0
|
26-32
|
|
3.5-6.0
|
余量
|
≤2.0
|
|
40-45
|
堆焊高温高压阀门，热剪切刀刃，热铸模等。
|
|
KN112
|
1.2-1.7
|
≤ 1.0
|
0.4-2.0
|
26-32
|
|
7.0-9.5
|
余量
|
≤2.0
|
|
45-50
|
堆焊高温高压阀门，内内燃机阀，热轧辊孔型
|
|
KN113
|
2.5-3.3
|
≤ 1.0
|
|
27-33
|
21-24
|
15-19
|
余量
|
|
|
55-60
|
用于牙轮钻头轴承等
|
|
KN113G
|
3.2-3.55
|
≤ 1.0
|
0.5-1.1
|
24-28
|
|
12-16
|
余量
|
≤2.5
|
|
≤54
|
堆焊螺旋送料器，高温热轧辊，油田钻头等
|
|
KN113Ni
|
1.5-2.0
|
|
0.9-1.3
|
24-27
|
|
11.5-13
|
余量
|
0.85-1.35
|
|
37-40
|
用于耐气蚀，耐腐蚀性要求较高的内燃机气门，排气阀的堆焊
|
|
KN114
|
2.4-3.0
|
≤ 1.0
|
≤2.0
|
27-33
|
|
11-14
|
余量
|
≤2.0
|
|
≤52
|
堆焊牙轮钻头轴承，粉碎机叶片等
|
|
KN115
|
0.15-0.35
|
|
|
26-29
|
1.75-3.25
|
12.5-15.5
|
余量
|
≤1.0
|
Mo5.0-6.0
|
≤27
|
加工硬化性好，堆焊阀门，铸模和挤压模等
|
|
KN116
|
0.7-1.2
|
≤ 0.5
|
≤1.0
|
30-34
|
|
16-18
|
余量
|
|
|
46-50
|
堆焊铜基合金和铝基合金的热压模，热挤压模等
|
|
KN117
|
2.3-2.7
|
≤ 0.5
|
≤1.0
|
31-34
|
≤3.0
|
|
余量
|
|
|
≤53
|
用于泵的套筒和旋转密封环，磨损面板轴承套筒的堆焊。
|
|
KN710
|
|
|
|
|
|
|
|
|
WC60
|
61-65
|
用于耐严重磨料磨损
|
|
KN121
|
0.5-1.0
|
≤ 0.1
|
3.5-5.5
|
12-18
|
余量
|
|
|
3.5-5.5
|
B2.5-2.45
|
59-62
|
用于耐蚀泵阀，轴套等
|
图(2)高铬铸铁药芯焊丝除了铬合金还有多种其他元素，也可以向北京耐默公司定制特种耐磨焊丝
气（自）保护堆焊耐磨药芯焊丝化学成分及用途
|
牌号
|
保护气体
|
C
|
Mn
|
Si
|
Cr
|
Mo
|
其他
|
堆焊层硬度HRC
|
用途
|
|
KN212-1
|
CO2
|
0.3-0.6
|
|
|
≤5.0
|
≤4.0
|
|
≤50
|
用于堆焊受磨料磨损和粘着磨损的机件
|
|
KN247-1
|
CO2
|
≤0.7
|
|
2-3
|
7-9
|
|
|
55-60
|
用于堆焊受泥沙磨损和气蚀破坏的水里机械
|
|
KN337-1
|
CO2
|
0.25-0.55
|
|
|
2.0-3.5
|
|
W7.0-10.0
|
≤48
|
用于堆焊各种热锻模，包括制造和修复等
|
|
KN397-1
|
CO2
|
≤0.6
|
1.5-2.5
|
≤1.0
|
5-7
|
≤1.0
|
|
55-60
|
用于堆焊各种冷锻模，冷轧辊等高硬度部件等
|
|
KN616-2
|
无
|
3.0-3.5
|
0.9-1.2
|
0.7-1.0
|
13.5-15.5
|
0.3-0.6
|
|
46-53
|
堆焊耙路机的齿，破碎机锤头等
|
|
KN646Mo-2
|
无
|
2.9-3.4
|
0.6-1.0
|
0.5-1.9
|
23-26
|
2.5-3.1
|
|
55-60
|
堆焊筑路机和采石设备的零件等
|
|
KN698
|
Ar及CO2
|
≤3.0
|
|
|
4.5-5.0
|
|
W8.5-14
|
≤60
|
用于矿山机械和泥浆泵的堆焊
|
埋弧堆焊耐磨药芯焊丝化学成分及用途
|
牌号
|
焊剂
|
C
|
Mn
|
Si
|
Cr
|
Mo
|
其他
|
堆焊层硬度HRC
|
用途
|
|
KN047
|
HJ107
|
≤1.7
|
1.5-3.0
|
|
4.0-7.0
|
1.5-3.0
|
Ni3.0
|
≤55
|
用于辊压机的挤压辊表面堆焊
|
|
KN057
|
HJ260
|
0.2-0.5
|
|
|
4.0-6.0
|
0.5-1.5
|
|
44-46
|
用于热轧辊，开辊的制造和修复
|
|
KN117Mn
|
HJ431
|
≤0.1
|
1.2-1.6
|
|
1.5
|
1.5
|
|
30
|
用于HYD616Nb焊丝时的打底
|
|
KN616Nb
|
HJ151
|
1.0-2.0
|
0.3-0.5
|
|
10-15
|
|
|
Si Nb5.5-07.0
|
用于特别严重磨料磨损和冲击载荷工况下的水泥磨辊，电厂磨煤机磨辊的堆焊
|
|
KN707
|
HJ260
|
2.0-3.0
|
2
|
1
|
|
|
W40-50
|
60
|
碳化钨药芯焊丝，用于矿山设备等
|

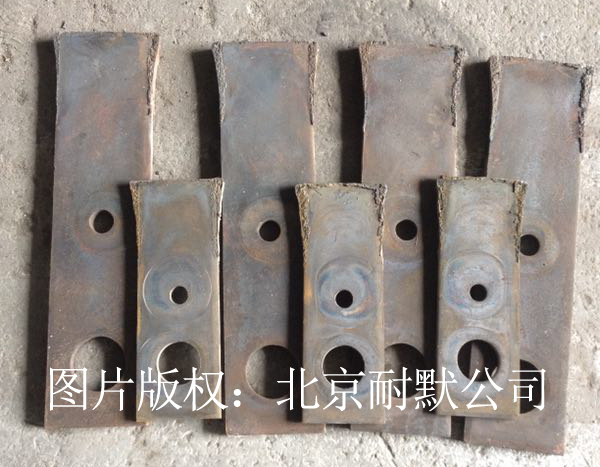

图(3)采用高铬铸铁药芯焊丝制作的粉碎机锤片使用寿命大大提高
采用堆焊耐磨焊丝的优点1）节省成本。堆焊一磨损件以重新达到要求比更换磨损件可节省去25%-75%的成本2）提高工件使用寿命。与没有堆焊金属件相比，堆焊金属件视其使用范围不同，可不同程度地增加30%——800%的使用寿命。
更多产品
